Каркасно-тентовые конструкции: виды и технические особенности

Еще в древние времена люди нашли универсальный способ быстрого возведения защитных сооружений. Конструкция из палок, обтянутая шкурами животных, обеспечивала человеку защиту от холода, дождя и ветра. Такое строение стало прототипом современных шатров, палаток, тентов. Каркасно-тентовые конструкции отличаются от прочих построек простотой сборки, многофункциональностью, мобильностью. Из этой статьи вы узнаете о видах таких изделий, их технических характеристиках, особенностях и преимуществах.

Как выглядят каркасно-тентовые конструкции

Каркасно-тентовые конструкции – это сооружения из металлического каркаса, покрытые тканью ПВХ (поливинилхлорид). Каркас обеспечивает прочность и устойчивость объекта, способен выдержать значительные нагрузки. Полог из поливинилхлорида надежно защищает от неблагоприятных климатических воздействий. Специальное защитное покрытие делает полотно водонепроницаемым, повышает его устойчивость к гниению, воздействию ультрафиолетовых лучей, различным загрязнениям. Современные технологии позволяют использовать изделие в диапазоне атмосферных температур от -50 °C до +50 °C.

Быстровозводимые каркасно-тентовые конструкции широко применяются в качестве ангаров для транспортных средств, сооружений сельскохозяйственного назначения, складских помещений, торговых павильонов, спортивных площадок.

Для постройки боковых стенок сооружения могут быть использованы различные материалы: сэндвич-панели, профилированные листы, ткань ПВХ, полотно из искусственных волокон.

Основные преимущества каркасно-тентовых конструкций:

  • быстрота возведения и демонтажа;
  • мобильность и возможность трансформации;
  • удобство, простота эксплуатации и технического обслуживания;
  • низкая стоимость по сравнению с капитальными постройками;
  • разнообразие архитектурных форм, возможность сочетать каркасно-тентовые конструкции с уже существующими строениями;
  • светопропускающая мембрана позволяет использовать естественное освещение.

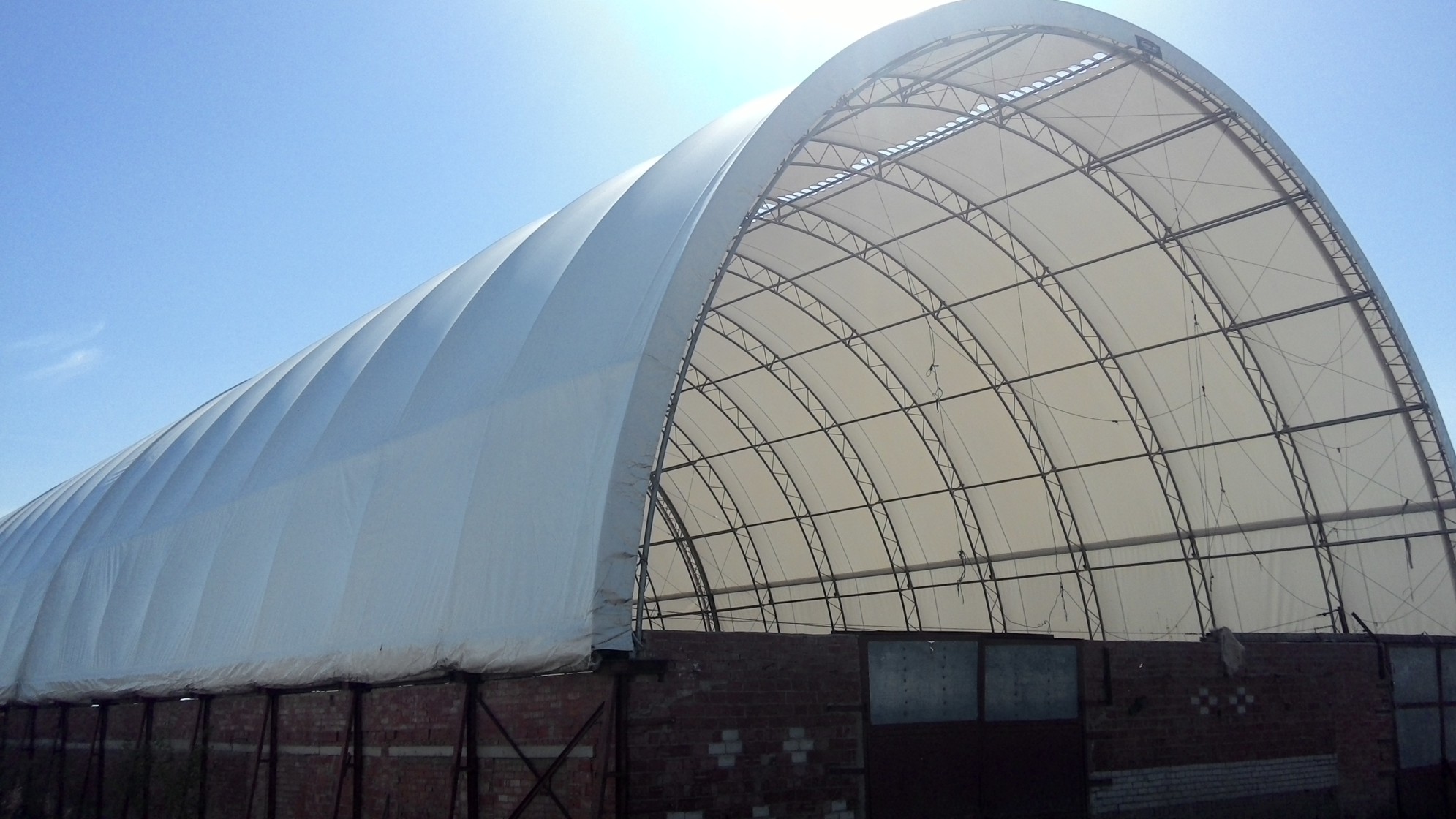

Каркасно-тентовая конструкция любого размера состоит из двух основных составляющих – сборно-разборного металлического каркаса и тента. Металлокаркас, выполненный из алюминиевой или стальной профилированной трубы, соединяется с тентом болтами. Выбор материала конструкции напрямую зависит от условий эксплуатации каркасно-тентового строения. Изделия из легкого алюминия выбирают для мобильных и простых сооружений, не рассчитанных на большие нагрузки.

Стальная конструкция тяжелее алюминиевой и отличается прочностью. Такие каркасы способны выдерживать значительные нагрузки и подходят для стационарных большепролетных сооружений балочного типа, которые редко демонтируют.

По структуре каркасы делятся на два типа:

  • Балочный – усиление конструкции обеспечивают прочные, не прогибающиеся несущие элементы;
  • Фермовый – каждый элемент фермы (стержневой системы) несет только осевые нагрузки на растяжение-сжатие.

Особенности каркасно-тентовых конструкций

Быстровозводимые каркасно-тентовые конструкции составляют достойную конкуренцию традиционным большепролетным капитальным постройкам. Небольшой вес, многообразие архитектурных форм, возможность перекрывать широкие пролеты без использования промежуточных опор позволяют возводить тентовые сооружения на любых территориях.

Каркасно-тентовая конструкция состоит из нескольких составных частей:

  • Сборно-разборный металлический каркас – собирается с помощью болтов из отдельных крупных узловых элементов;
  • Тентовое покрытие – для улучшения тепловых характеристик может быть дополнено утепленным внешним и внутренним слоем;
  • Фундамент – бетонные тумбы с закладными деталями, соединенные между собой ростверком.

Некоторые изготовители производят каркасно-тентовые конструкции со сдвигающимися боковыми стенками, предназначенные для сооружений спортивного или сельскохозяйственного назначения.

Предусмотренная система отопления/охлаждения позволяет создать оптимальные климатические условия в ограниченном пространстве. Холодопроизводительность стандартных холодильных агрегатов 100 кВт, 150 кВт, 250 кВт.

С помощью программы компьютерного моделирования выполняется точный расчет воздухораспределения внутри каркасно-тентовой конструкции. Полученные данные используются для создания системы вентиляционных каналов.

Кровля каркасно-тентовых конструкций не рассчитана на большую нагрузку. Поэтому легковесная вентиляционная система, изготовленная из специальных текстильных материалов, идеально подходит для таких сооружений. Ее используют во всех изделиях с небольшой несущей способностью купола (пневмокаркасных, воздухоопорных).

Виды каркасно-тентовых конструкций

Все каркасно-тентовые конструкции можно разделить на отдельные виды: ангарные, шатровые, навесы, габаритные, малогабаритные и т. д. При определении вида каркасного изделия учитываются доминирующие характеристики тентового сооружения: форма, размер, функциональность, назначение, сфера применения.

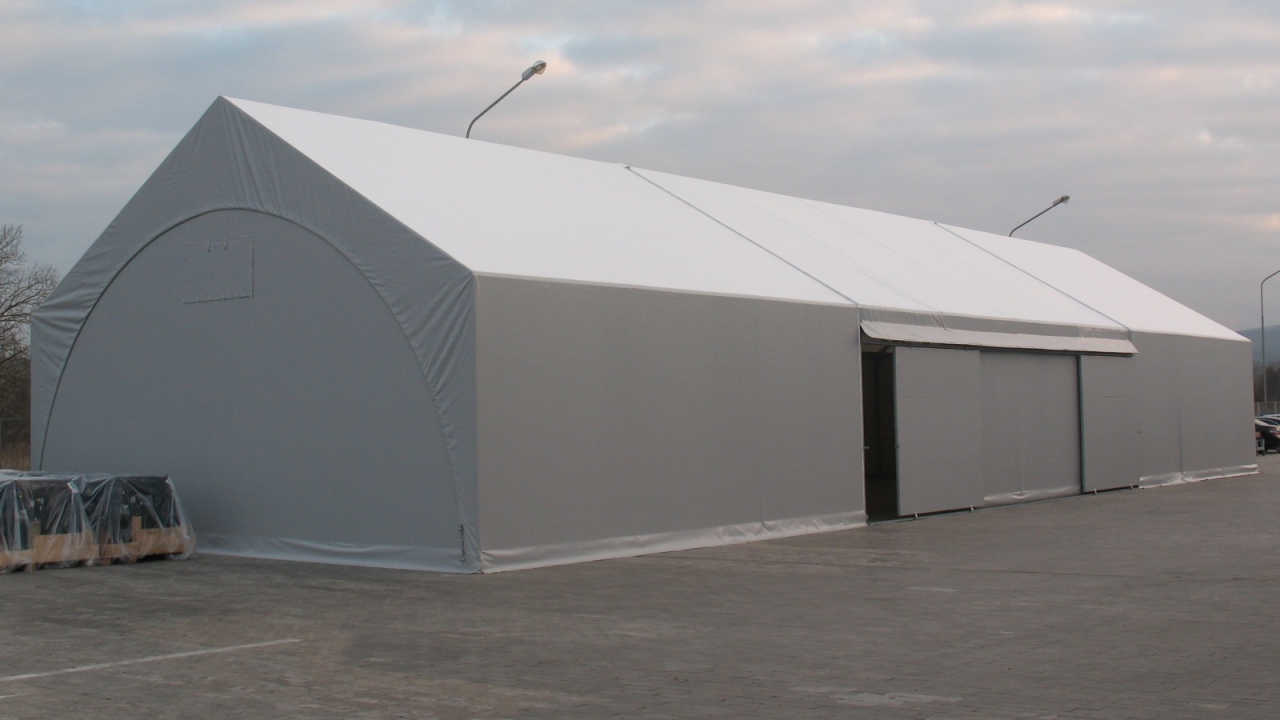

Каркасно-тентовые конструкции промышленного назначения

  • сборно-разборные производственные цеха;
  • складские помещения;
  • ангары для хранения и обслуживания техники;
  • тентовые сооружения для технического обслуживания транспорта;
  • крытые автостоянки;
  • защитные укрытия для технического оборудования.

Каркас таких строений обычно выполнен из анодированного ударопрочного алюминия, а его крепежные элементы — из оцинкованной стали. Для тента используется пожароустойчивое полотно. Надувная термокрыша, предусмотренная в некоторых утепленных видах каркасно-тентовых конструкций, позволяет уменьшить теплоотдачу и увеличить нагрузку на крышу. Для возведения конструкции не всегда требуется фундамент, временное сооружение можно установить на любой ровной и твердой поверхности.

Каркасно-тентовые конструкции сельскохозяйственного назначения

  • постройки для птицеводства и животноводства: свинарники, птичники, коровники и т. д.;
  • помещения для хранения сельхозпродукции: овощехранилища, зернохранилища;
  • ангары для хранения и ремонта сельскохозяйственной техники.

Быстровозводимая конструкция

Для быстровозводимых каркасно-тентовых конструкций не требуется фундамента. Их можно устанавливать на твердой и ровной поверхности.

При необходимости можно легко поменять размер ангара – удлинить или укоротить его. В быстровозводимых каркасно-тентовых конструкциях, оборудованных современными системами регулирования микроклимата, искусственно создаются и поддерживаются благоприятные климатические условия: влажность, температура, освещенность.

Оптимальный микроклимат особенно важен для строений сельскохозяйственного назначения, в которых содержатся птицы или животные, хранятся овощи и другая сельхозпродукция. К каркасно-тентовым конструкциям удобно подводить различные необходимые коммуникации для обеспечения соответствующих санитарных и технических условий.

Спортивные конструкции

Каркасно-тентовые конструкции в спорте:

  • поля для мини-футбола, мини-гольфа, волейбола, баскетбола, хоккея и др.;
  • теннисные корты;
  • конные манежи;
  • спортивные и физкультурно-оздоровительные комплексы.

Покрытие ПВХ таких спортивных сооружений хорошо подходит для художественно-декоративного оформления и размещения рекламы. К таким строениям можно легко и быстро подвести все необходимые для жизнеобеспечения коммуникации: водоснабжение, электричество, канализацию, вентиляцию, кондиционирование. Спортивное оснащение и легкая переносная мебель могут гармонично сочетаться по различным дизайнерским проектам.

Конструкции общественные и для торговли

К ним можно отнести следующие каркасные сооружения:

  • конференц-залы, концертные площадки, банкетные залы;
  • торговые павильоны и палатки, летние кафе и террасы;
  • помещения для развлечений и отдыха.

Покрытие каркасно-тентовых конструкций

Тентовое полотно, натянутое поверх металлической конструкции, обеспечивает надежную защиту от любых неблагоприятных погодных условий: порывов ветра, палящего солнца, проливных дождей и так далее.

Покрытие каркасно-тентовых конструкций выполнено из морозостойких и нефтеустойчивых материалов, соответствует всем требованиям пожарной безопасности, не разрушается под воздействием ультрафиолетовых лучей. При механическом повреждении разрезы и разрывы на поверхности тента легко устраняются.

  • Цвет.

Цветовое решение каркасно-тентовой конструкции может быть любым и зависит только от пожеланий заказчика. Если возникают затруднения в выборе оттенка, опытные специалисты помогут выбрать наиболее подходящий вариант.

  • Утепление ангаров.

В каркасно-тентовых конструкциях полутеплого варианта температура не опускается ниже нуля даже в самое холодное время года. Дополнительная установка внутреннего тента позволяет создать воздушную подушку толщиной до 50 см, которая препятствует охлаждению воздуха в помещении.

  • Теплый вариант.

При строительстве производственных помещений и спортивных сооружений, которые будут эксплуатироваться круглогодично, возникает необходимость создания благоприятных климатических условий. Теплые строения дополнительно утепляются теплоизоляционными материалами: минеральной ватой или пенополиэтиленом.

Преимущества каркасно-тентовых конструкций

Быстрота сборки, возможность демонтажа, удобство и простота эксплуатации, разнообразие архитектурных форм и модификаций позволяют использовать каркасно-тентовые конструкции для различных целей. Универсальные тентовые сооружения применяются в различных сферах: торговле, производстве, сельском хозяйстве, спорте, культуре, бизнесе и так далее. При необходимости строение можно сдать в аренду под любые цели или быстро демонтировать и продать.

Современные технологии обеспечивают долговечность и надежность эксплуатации каркасно-тентовых конструкций в любых неблагоприятных климатических условиях: в местностях с жарким климатом и в районах вечной мерзлоты. Тентовые сооружения устойчивы к воздействию сильных порывов ветра, низких и высоких температур, высокой влажности.

Основным аргументом для приобретения быстровозводимой каркасно-тентовой конструкции является относительно низкая стоимость при длительном сроке эксплуатации и широкой области применения. Экономическое преимущество делает тентовые сооружения популярными и востребованными.

Этапы строительства каркасно-тентовых конструкций

Быстровозводимые каркасно-тентовые конструкции строят по современной технологии ЛСТК (легкие стальные тонкостенные конструкции). ЛСТК относится к инновационным методам каркасного строительства и предполагает быстрый процесс монтажа строения на любых площадях. Такой способ возведения сооружений позволяет снизить финансовые затраты и является экологически безопасным. Все начинается с устройства несущего основания – фундамента.

На следующем этапе строительства следует заказать проект у архитектора или компании, специализирующейся на быстровозводимых каркасно-тентовых конструкциях. Проект разрабатывается с учетом климатических нагрузок, типа и сложности фундамента, назначения сооружения и других особенностей, требующих предварительных расчетов.

С готовым проектом заказчик обращается на завод металлопроката и делает заказ на изготовление каркасно-тентовой конструкции. Приобретенный комплект транспортируется на строительную площадку, где можно незамедлительно приступить к монтажу.

Быстровозводимые тентовые конструкции из высокопрочной оцинкованной стали – это инновационное направление в строительстве. Для их возведения требуется минимальный пакет разрешительной документации. Тентовые постройки быстро сдаются в эксплуатацию, так как не являются капитальными зданиями.
